船用控制电缆******标准

本标准参照采用IEC92-376的规定。

  1 适用范围

  1.1本标准适用于交流额定电压250V及以下的各种河海船舶及海上石油平台等水上建筑物用的铜芯橡皮和塑料绝缘控制电缆。

  电缆用于对干扰不敏感的控制和类似电路。

  1.2本标准应与GB9332.2~9332.5-88各部分一起使用。

  2 引用标准

  2.1本标准引用下列标准的有效版本:

  GB2900 电工名词术语

  GB3956 电气装备电线电缆铜、铝导电线芯

  GB2951 电线电缆 机械物理性能试验方法

  GB3048 电线电缆 电性能试验方法

  GB4910 镀锡圆铜线

  GB4909 裸电线试验方法

  GB6995 电线电缆识别标志

  GB2952 电缆外护层

  GB4005 电线电缆交货盘

  GB7594 电线电缆橡皮绝缘和橡皮护套

  GB9331 额定电压0.6/1KV及以下船用电力电缆和电线

  2.2须引用其他标准时应在相应标准中规定。

  3定义

  3.1 本标准的名词术语采用GB2900的解释。

  3.2试验

  a. 形式试验 代号T type rests

  型式试验是制造厂在供应电缆标准中规定的某一种电缆之前所进行的试验。

  型式试验的特点是,在做过一次之后一般不再重做,但在电线电缆所用材料、结构和主要工艺有了变更而影响电线电缆的性能时,须***重复进行试验;或者在产品标准中另有规定时,如定期进行等,也应按规定重复进行试验。

  b. 抽样试验 代号S sample tests

  抽样试验是制造厂按制造批量或规定频率抽取完整的电线电缆并从其上切取试样或元件进行的试验。

  c.例行试验 代号R routine tests

  例行试验是制造厂对全部成品电线电缆进行的试验。

  3.3 铠装 armour

  用金属丝或金属带采用编织或绕包方式制成的电缆护层,通常用于保护电缆免受机构影响。

  3.4隔离层 separator

  在电缆导体和绝缘或绝缘与护套或安装之间用以防止元件产生相互影响的一种隔离用护层。

  3.5尺寸值 dimensional values

  a.标称值 nominal valuc

  一个合适的近似值,用来指定或鉴别一个元件、装置或设备。在本标准中作为一个尺寸值,标称值是通常与规定公差连在一起的,并须***由制造厂保证的规定值。

  b.中间值 median value

  将获得的应有个数的试验数据,以递增或递减次序排列,当有效数据的个数为厅数时,则正中间的一个数值勤即为中间值。若为偶数时,则正中间的两个数值的算术平均值为中间值。

  c.近似值 approximar value

  一个既不保证也不检查的值,例如用于计算其他尺寸 的值。

  d.假设值 fictitious value

  按GB9331.1附录E叙述的“假设方法”计算的值。

  4 产品命名和代号

  4.1代号

  4.1.1系列代号

  乙丙绝缘系列……CKE

  交联聚乙烯绝缘系列……CKJ

  聚氯乙烯绝缘系列……CKV

  硅橡皮绝缘系列……CKS

  天然丁苯橡皮绝缘系列……CKX

  4.1.2 导体代号(省略)

  4.1.3绝缘代号

  a.热固性绝缘

  乙丙橡胶……E

  交联聚乙烯……J

  硅橡胶……S

  天然丁苯橡胶……X

  b.热塑性绝缘

  聚氯乙烯……V

  4.1.4 护层代号

  内套、铠装及外套代号如表1规定。

船用控制电缆******标准

  4.1.5特性代号

  在火焰条件下的燃烧特性代号如表2规定

船用控制电缆******标准

  4.2产品标记表示方法

  4.2.1产品用型号、规格及标准编号表示,组成如图示。

  4.2.2举例

  a. 乙丙绝缘氯丁外套船用控制电缆,19芯,2.5 mm2,燃烧特性DA型,表示为:

  CKEF/DA19×2.5 GB 9332.2

  b. 乙丙绝缘钢丝纺织铠装聚氯乙烯外套,船用控制电缆,7芯,1 mm2,燃烧特性DA 型表示为CKE82/DA7×1 GB9332.2

  c.乙丙绝缘氯丁内套裸钢丝纺织铠装船用控制电缆,19芯,1.5 mm2,燃烧特性DA型,表示为:CKEF90/DA19×1.5 GB9332.2

  5导体

  5.1导体应符合GB3956规定,具体组成应符合表3规定。

船用控制电缆******标准

  5.2导体为非紧压型的。

  5.3挤包热固性绝缘的导体,其单线应为镀锡钢丝。允许采用不镀锡的铜单线,但导体与绝缘之间应有隔离层,并应对电缆进行适当的型式试验,证明不产生有害影响。

  挤包热塑性绝缘的导体单线允许不镀锡。

  如要求对镀锡层进行化学试验时,应从成品电缆的导体上取样。

  5.4导体形状应规则、表面光滑、无尖锐凸起或其他损坏绝缘的缺陷。

  6绝缘

  6.1厚度

  a.标称厚度应符合表4规定。

  b.厚度平均值应不小于标称值,***薄处厚度应不小于标称值的90%-0.1mm。

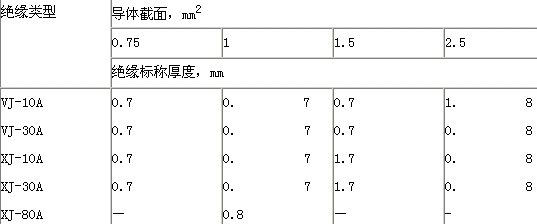

  表 4

船用控制电缆******标准

  6.2性能要求

  6.2.1物理机械性能应符合下列规定:

  CKE系列绝缘符合GB7594.8中XJ-30A型;

  CKX系列绝缘符合GB7594.3中XJ-10A型;

  CKS系列绝缘符合GB7594.11中CJ-80A型;

  CKV系列绝缘符合GB9331.1附录C中VJ-10A型;

  CKJ系列绝缘符合GB9331.1附录D中VJ-30A型。

  6.2.2成缆前绝缘线芯应按GB3048规定经受交流50Hz及6kV火花电压试验。

  6.2.3绝缘应紧密挤包在导体上,应不粘导体,剥离时不损伤绝缘、导体或锡层。

  7缆芯

  7.1芯数和绞向

  推荐的芯数系列为;2,4,7,10,14,19,24,30,37。

  缆芯***外层绞向为右向。

  7.2填充和包带

  7.2.1缆芯中允许填充非吸湿性材料。

  7.2.2缆芯上应绕包非吸湿性带。

  包带材料与绝缘的工作温度应相匹配。

  8护层

  8.1类型

  如表5规定。

  表 5

船用控制电缆******标准

  8.2挤出型护套

  8.2.1厚度

  a.护套厚度应符合表6规定。

  b.光滑圆柱体表面上的护套厚度平均值应不小于标称值,其***薄处的厚度应不小于标称值的85%-0.1mm。

  c. 不规则圆柱体表面上的护套(如:内壁渗入缆芯间隙的护套或铠装层上的护套)

  其***薄处的厚度不小于标称值的85%-0.2mm。

  表6

船用控制电缆******标准

船用控制电缆******标准

船用控制电缆******标准
